स्वचालित बोतल भरने की मशीन
>
|
| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | NAVAN MACHINE |
| प्रमाणन | CE,ISO |
| मॉडल संख्या | सीजीएफ |

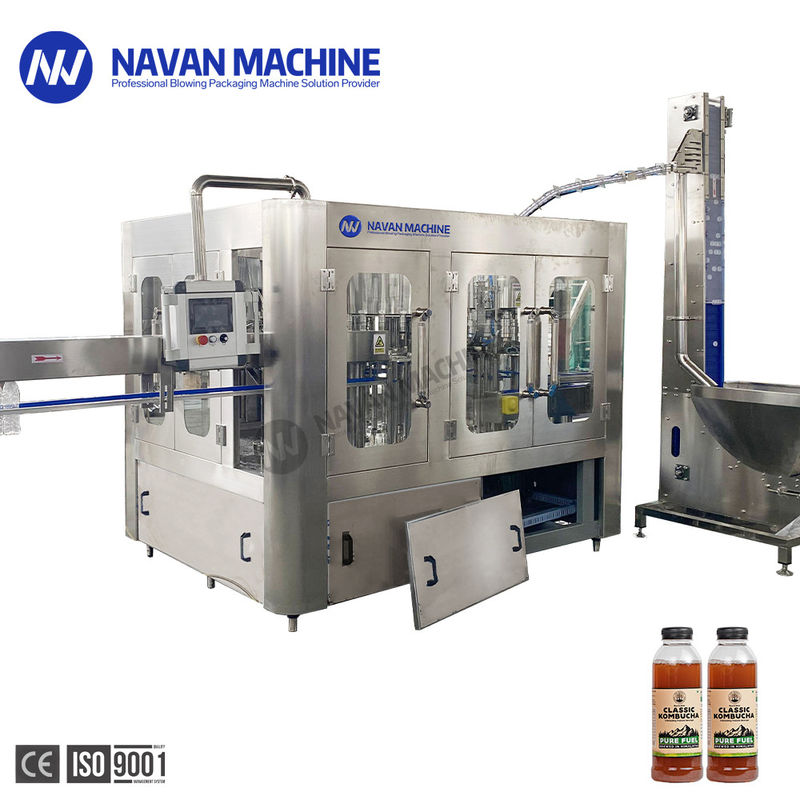

स्वचालित पीईटी बोतलबंद कोम्बुचा टी वाशिंग फिलिंग कैपिंग मशीन
पीईटी बोतल के लिए सीजीएफ थ्री-इन-वन मशीन एक साथ धोने, भरने और कैपिंग के कार्यों को एकीकृत करती है।विदेशों में उन्नत तकनीक के आधार पर और चाय, जूस, गैर-कार्बोनेटेड पेय आदि की भरने की प्रसंस्करण मांगों के अनुसार डिज़ाइन किया गया।
उत्पाद मानदंड:
| नमूना | CGF24-24-8 |
| आवेदन | स्प्रिंग वॉटर / मिनरल वाटर / शुद्ध पानी / नॉन-गैस वाइन ड्रिंक वगैरह |
| धोने/भरने/कैपिंग की संख्या | 24-24-8 |
| उत्पादन क्षमता (500 मिली) | 10000-12000 बीपीएच |
| भरने की सटीकता | ≤±5mm (तरल स्तर) |
| उपयोगकर्ता परिवेश की स्थिति | तापमान: 10 ~ 40 ℃;आर्द्रता: ओस नहीं |
| उपयुक्त बोतल विनिर्देश |
आयतन = 100-2500 मि.ली व्यास φ=50-115mm बोतल की ऊंचाई एच = 150 ~ 350 मिमी |
| बोतल का प्रकार | प्लास्टिक की बोतल / पीईटी बोतल |
| बोतल गर्दन / टोपी शैली | प्लास्टिक स्क्रू कैप φ=20-50mm |
| मशीन सामग्री | खाद्य चरण SS304 या SS316 |
| वायु स्रोत का दबाव | 0.5 ~ 0.6 एमपीए |
| भरने का तरीका/सिद्धांत | गुरुत्वाकर्षण भरने की विधि |
| नियंत्रण प्रणाली | सिमेंस पीएलसी + टच स्क्रीन |
| विशेषताएँ | नो बॉटल नो फिलिंग नो बॉटल नो कैपिंग |
| मुख्य शक्ति | 4.8kw |
| बिजली की आपूर्ति | वोल्टेज: 220V ~ 480V, 3 चरण;आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज या आपकी आवश्यकता |
| समग्र आयाम (मिमी) | 2780*2200*2200 |
| वजन (किग्रा) | 4500 |
| सभी मशीनों को अनुकूलित किया जा सकता है, हम आपके अनुरोध के अनुसार मशीनों को डिजाइन और उत्पादन कर सकते हैं। | |
कार्य करने की प्रक्रिया:
बोतलों को एयर कन्वेयर से स्टार-व्हील के माध्यम से थ्री-इन-वन रिंसिंग मशीन में डाला जाता है।रिंसिंग मशीन के रोटरी व्हील पर स्थापित बोतल क्लैंप बोतल के मुंह को पकड़ लेगा और बोतल के मुंह को नीचे की ओर करने के लिए एक गाइड ट्रैक के साथ 180º मोड़ देगा।
रिंसिंग मशीन के निर्दिष्ट खंड में पानी को विशेष नलिका से दीवार के अंदर फ्लश बोतल में प्रवाहित किया जाएगा।धोने और टपकने के बाद, बोतल क्लैंप द्वारा पकड़ी गई बोतलें बोतल के मुंह को ऊपर की ओर फिर से शुरू करने के लिए एक गाइड ट्रैक के साथ एक और 180º मोड़ लेंगी।
साफ की गई बोतलों को रिंसिंग मशीन से स्टार-व्हील द्वारा बाहर निकाला जाता है।भरण क्षेत्र में प्रवेश करने के बाद, बोतलों को गर्दन का समर्थन करने वाली वाहक प्लेटों द्वारा बनाए रखा जाता है, जो बोतल वाहक तंत्र द्वारा क्रियान्वित होती हैं ताकि उन्हें भरने वाले वाल्वों के साथ जोड़ा जा सके।
भरना सूक्ष्म नकारात्मक दबाव से पूरा होता है।भरने वाले वाल्व के माध्यम से सामग्री को बोतल में भर दिया जाता है।बोतल नीचे जाती है और नेक हैंडलिंग स्टार-व्हील के माध्यम से वाल्व को कैपिंग मशीन में छोड़ देती है।
कैपिंग हेड पर एंटी-रोटेशन ब्लेड बोतल की गर्दन को घुमाने से रोकने के लिए जब्त कर लेंगे और इसे ऊपर-दाएं पकड़ लेंगे।ट्विस्ट-ऑन कैपिंग हेड एक कैम के नियंत्रण में कैप पिकिंग, प्लेसिंग, ट्विस्टिंग और डिसेंगेजिंग की पूरी कैपिंग प्रक्रिया को समाप्त करने के लिए मशीन के साथ-साथ घूमने और घूमने वाला मूवमेंट करेगा।
रिंसर स्टेशन:
एफइलर स्टेशन
उच्च परिशुद्धता भरने की नोक, पीएलसी चर संकेत नियंत्रण, उच्च भरने की सटीकता सुनिश्चित करना और सुचारू रूप से और लगातार भरना,
सभी 304 स्टेनलेस स्टील संपर्क भागों और
तरल टैंक, ठीक पॉलिश, साफ करने में आसान
कोई बोतल नहीं भरना
सीअप्पर स्टेशन
इलेक्ट्रिक पार्ट और सेफ डिवाइस और ऑटोमेशन:
मशीन बेस और मशीन निर्माण:
