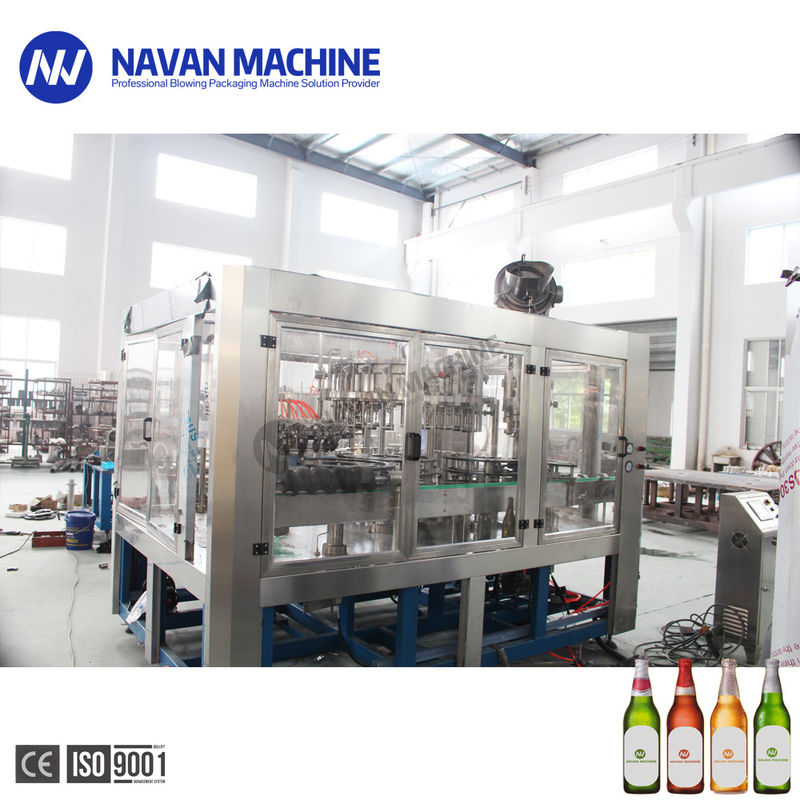

कॉम्पैक्ट बीयर भरने की मशीन, स्वचालित ग्लास बॉटलिंग उपकरण
उत्पाद वर्णन
बोतल 3-इन -1 मशीन के भरने वाले हिस्से में स्क्रू द्वारा कन्वेयर चेन के माध्यम से प्रवेश करती है।कैम द्वारा काम किया जाने वाला फिलिंग वाल्व ऊपर और नीचे महसूस कर सकता है।भरने वाला वाल्व खुलता है और भरना शुरू होता है जब यह नीचे जाता है और टोंटी को छूता है, भरने वाला वाल्व ऊपर जाता है और भरने के पूरा होने पर टोंटी को छोड़ देता है, पूरी बोतल को होल्ड नेक ट्रांजिशन पोकिंग व्हील के माध्यम से कैपिंग हिस्से में स्थानांतरित कर दिया जाता है।गार्ड प्लेट बोतल को सीधा घुमाती नहीं है।पेंच कैपिंग क्रांति और ऑटोरोटेशन में प्रमुख है।यह कैम की कार्रवाई के माध्यम से पकड़ने, दबाने, पेंच करने, डिस्चार्ज करने सहित पूरे कैपिंग कोर्स को पूरा कर सकता है।पोकिंग व्हील के माध्यम से पूरी बोतल को अगली प्रक्रिया में बोतल आउटलेट कन्वेयर में स्थानांतरित कर दिया जाता है।.
| उपकरण के प्रकार |
स्वचालित |
|
बोतल का प्रकार
|
गोल या चौकोर कांच की बोतल
वॉल्यूम 200 - 1500 मि.ली
बोतल व्यास 50-100 मिमी
बोतल की ऊंचाई 160-340 मिमी
|
| आउटपुट <बीपीएच> |
18000 बीपीएच तक |
| आपका उत्पाद |
बियर/शराब/वोदका/फल शराब और इतने पर |
| प्रमाण पत्र |
सीई/एसजीएस/आईएसओ 9001 |
1.कांच की बोतल कार्बोनेटेड पेय भराव ट्राइब्लॉक बोतल इन-फीड सिस्टम
स्टार-व्हील सहयोग के साथ इनलेट स्क्रू बोतल इनपुट करता है, उपयुक्त बोतल 250ml-1500ml है।
कांच की बोतल धोना।
नई बोतल को क्लैंप और टर्न ओवर डिवाइस द्वारा जुदाई पेंच और स्टारव्हील के माध्यम से ले जाया जाता है;बोतल की गर्दन को शब्दों में रखा जाता है, सड़न रोकनेवाला पानी से कुल्ला करने के बाद, बोतल की गर्दन ऊपर जाती है और दूसरी प्रक्रिया में ले जाया जाता है।
कांच की बोतल भरना
A. भरने वाला वाल्व बोतलों में छोड़ी गई ऑक्सीजन से बचने के लिए डबल वैक्यूम को गोद लेता है और आइसोबैरिक मैकेनिकल वाल्व, उच्च गति और बड़े प्रवाह के साथ बीयर शेल्फ जीवन को लम्बा खींचता है, उच्च सटीकता भरने वाला वाल्व, तेजी से भरने की गति, तरल स्तर स्थिर है।
B. मुख्य ड्राइव गियर ड्राइव को स्वतंत्र, उच्च दक्षता, छोटे शोर, लंबे जीवन, रखरखाव-मुक्त, ट्रांसड्यूसर को अपनाने से मुख्य मोटर गति को नियंत्रित कर सकता है, मशीन चर-आवृत्ति चर गति, पूरे संचालन क्षेत्र को अपनाती है, मोटर बेस स्टेनलेस स्टील में कार्बन होता है इस्पात।
सी। गाइड बोतल प्रणाली, सरल संरचना, बोतल शैली के अनुसार, बदल सकती है
डी। पूरी मशीन को पीएलसी द्वारा स्वचालित रूप से नियंत्रित किया जा सकता है।
ई। भरने वाले उत्पाद तरल स्तर की ऊंचाई तरल स्तर जांच नियंत्रण, तरल स्तर स्थिर, विश्वसनीय भरने को गोद लेती है।
एफ। मशीन महत्वपूर्ण भागों और विद्युत तत्वों का आयात उत्पादन है।
जी। भरने वाले उत्पाद को स्वचालित रूप से नियंत्रित किया जा सकता है और इसमें सीआईपी वाशिंग कनेक्टर है।
कैपिंग पार्ट
संक्रमण कार्ड टोंटी कैपिंग मशीन के माध्यम से क्लिक व्हील में बोतल।रोटरी कैपिंग मशीन चाकू बोतल को सीधा रखते हुए और घुमाव को रोकते हुए एकमात्र अड़चन स्थान पर अटक जाती है।कैपिंग मशीन कैपिंग हेड क्रांति और रोटेशन में बने रहने के लिए, कैपिंग कैप, कैपिंग, प्रेस कैप, कैप ऑफ एक्शन प्राप्त करने के लिए कैम की कार्रवाई के तहत, कैपिंग प्रक्रिया को पूरा करें।प्रबंधन कैपिंग मशीन ड्रॉप-कैप रेल और कवर प्लेट कनेक्टेड कैपिंग मशीन के माध्यम से शीर्ष कवर में स्थित है।क्लिक व्हील से बोतल कन्वेयर चेन तक भेजी गई बोतल कैपिंग मशीन के माध्यम से समाप्त बोतल, कन्वेयर चेन अगली प्रक्रिया में भरने वाली मशीन द्वारा ट्रिपल प्ले भेजती है।
बीयर बॉटलिंग लाइन मुख्य विन्यास:
1) वाल्व भरने की सामग्री: स्टेनलेस स्टील SUS316L।
2) रोटरी ट्रे और रिंसर और फिलर के मशीन प्लेटफॉर्म की सामग्री: स्टेनलेस स्टील SUS304।
3) मुख्य मोटर: सिमेंस
4) स्लाइडिंग असर: Igus।
5) फ्रीक्वेंसी इन्वर्टर: मित्सुबिशी।
6) टच स्क्रीन: मित्सुबिशी
7) पीएलसी: मित्सुबिशी।
8) वायवीय घटक: एयरटैक।
